玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

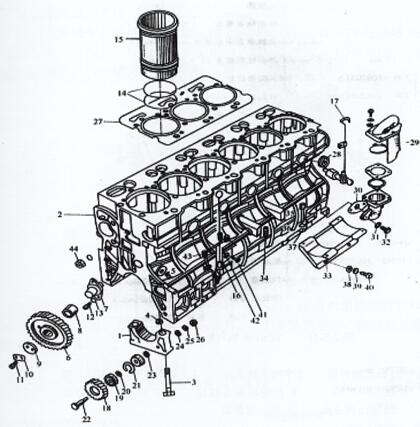

图2-3 -10 YC6108G气缸体总成

1滑动滚针轴承盖  2液压泵体  3主滑动滚针轴承螺柱  4准确定位套  6正时惰传动齿轮轴齿轮轴  7惰轮滑动滚针轴承  8惰连轴衬套  9惰轮挡片  10锁片  11小螺柱  14封水圈  15缸套  18齿轮轴高压油泵中间商传动齿轮轴传动齿轮轴齿轮轴  19滑动滚针轴承  27缸垫  29透气器  33高压油泵支撑架  34更改螺母  37锥面螺母  40支撑架螺柱  44主油道胶封塞

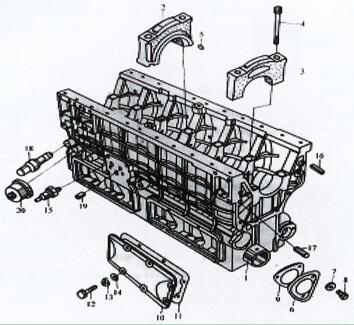

图2-3-11 YC6108G气缸体总成

1凸轮机构轴轴衬套 2期间进给承盖 3进给承盖 4进给承高强螺栓标准 5销 8凸轮机构轴轴轴承端盖高强螺栓标准 15汽压过低短信警报器器 18调压阀制动器总成 20汽压短信警报器器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的装置参考图2-3-12，装置耍求：第一是在水堵填料密封盖面上方匀称涂上11747填料密封盖胶。第二是装置后的水堵外铣面与身体齐平或偏低。

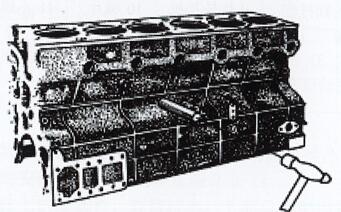

图2-3 -12防御反应水堵的布置

  玉柴柴油机主油道油堵的安装

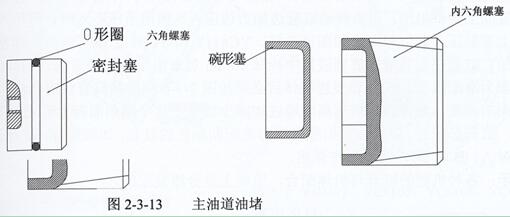

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封性塞，后油堵为碗形塞，有以下几点图2-3 -13提示。

安装要求：

(1)在螺塞中段涂上545封闭胶，用内六角板手打紧就能。(2) 密封圈塞口有O形圈，装设时谨慎难以损害。(3)组装立即后，填料密封塞及螺 塞外端口应偏低于防御反应端口。组装时，用软金属材料敲击即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的web后台面是有倒角的（前边不倒角），以至于装有衬套时，用上用工服从人体细胞web后台朝前边挨个装有。(2) 轴承轴衬套油孔应该瞄准消化液上的进油孔。要留意：对YC6105、YC6108 机第4、6挡衬套各有所长千秋一油孔开往拐臂座。YC6M机只需一油孔瞄准。（因轴瓦上还有油槽）YC4108机第2、4档各有所长千秋一油孔开往拐臂座。同样仪器有弟一挡有 ～油孔开往拐臂座。固此在装设时请加要留意。(3) 衬套装后在卧镗加上工到完全符合规管理定长度，规范如表2-3-4。

3．缸套安装注意事项。

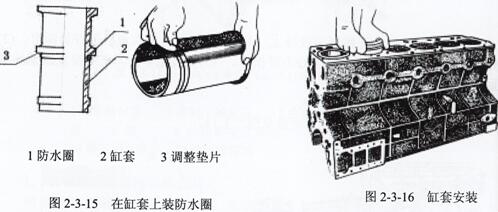

(1)解决缸套台肩处的生锈或除积碳。(2)组装前先全面检查玉柴电站热泵机组缸套管径可否复合规管理定规范要求如表2-3-3。(3)在缸套里装防渗圈（YC6112镶缸套机、YC4112机器及YC4110 机器为自吸式缸套，不会装防渗圈）(4)往神经细胞上安裝时，在防雨位址涂上一些润滑油，使劲儿运转缸套边加力边压入。如用手掌压未入时，可以选择小木条垫平上方敲压入及时便可，图甲2-3-16。YC4112和YC6112机缸套与神经细胞是紧搭配的，缸套在安裝前先在液氮中散热10min后再取出用盖板叩击入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配置时，以缸体分组名称背景红颜色标志的意思配置同背景红颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。那里不予详述。提示卡：各式各样形号的缸套与人体细胞协助，底线上是排序自动装配的。

1．液压油急冷喷水嘴、喷钩的安装程序。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷头建筑材料是耐老化耐低温高压的工程建筑塑料管，组装时简单压入设备的主滑动轴承座喷头孔能够。请求压专业到位，并不许高滑动轴承座孔。组装正在后，须要奶油枪补加柴油密度作汽压发射实验室检测，在柱塞上止点时喷头喷射出的油束必要射在柱塞内腔内外壁，且油束并不许数列收敛。还要注意事项：当启思想启用的时间较长，凡在拆油底壳时，还要注意事项捡查喷咀可否光老化变质坏掉，如不坏掉，要换旧件。

(2) 发动机油闭式放凉塔喷钩为无缝钢管锡焊件，使用时靠精确定位系统销精确定位系统，用螺拴紧固连接在缸体上。使用前先检查报告限压阀球过程需不需要能够协调性，锡焊件油孔需不需要能够堵塞。须要喷钩喷油须要指向火塞件内腔对火塞件带内闭式放凉塔油道的机器，油束须要射进火塞件上的油道。（靠焊 接件工作保护），另外喷钩不许与火塞件裙部或曲轴取舍块出现干涉现象。注意事项：安装系统所用到的火塞件，须要开了喷钩让位口。
