580KW柴油机密度电站机并机柜路线图电力设备图原里：由蓄设备AC220V/DC24V，提供数据电站机设定系统适用打出电源开关DC24V。电站机启用后由KA5讨论会220V中继设备打出是一个启用的手机信息。柴油机密度电站机设定系统能够 的手机信息有效保持回路把电站机的交流电、线电压，次数，高压电机转速等电站机的各种各样参数表的手机信息反应到设定系统，由设定系统冒出指命。   当柴油机来发减速机进行后，把电带到旋转电源面板开关柜顶端的主母排。控住器依据系統监控录像满足了肯定标准进行汽柴油控住，开机控住，依据DC24V继电子产品打印传输表现灯。来发减速机控住器依据线端电压数据监测方案有效调控回路，数据监测方案到满足了高压低压空气开关进行线端电压，控住器依据KA3继电子产品打印传输重送电表现灯，合上主旋转电源面板开关断路，高压低压空气开关重送电后重送电显示灯灯亮。当控住系統所需分闸的时间，依据KA3分闸继电子产品打印传输分闸表现灯，主旋转电源面板开关高压低压空气开关分闸，高压低压空气开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
项目编号	标题	应用规格参数	院校	使用量	制造厂
1	萬能式前端框架低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	风能发电动制冷机组调控器	HGM9510	只	2	众智
3	直流电压24v电源信息模块	BAC06A	只	2	众智
4	全自动两边继电	HH52P    DC24V	只	8	正泰
5	小形里边继电	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	表现灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	耐压子	正方形，橘红色，M10	只	12	海坦
14	辅助材料		台	2	国优

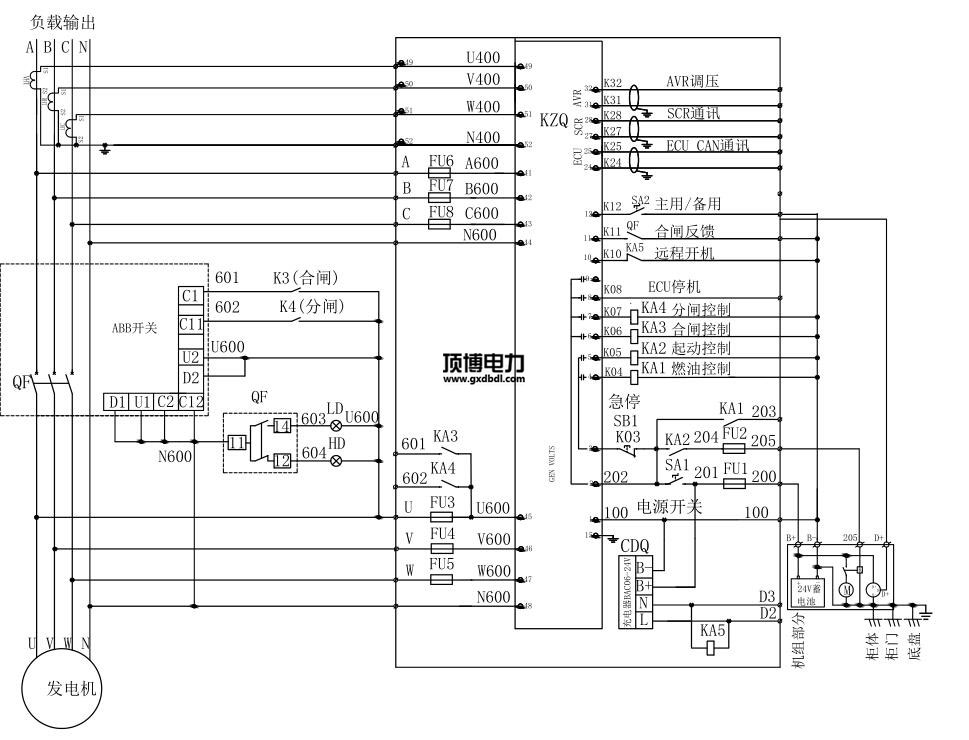

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
